| Lugar de origen: | Shenzhen, China |
|---|---|
| Nombre de la marca: | VEGASHINE / OEM |
| Número de modelo: | ATX-P6663A-Q170 |
| Cantidad de orden mínima: | 1 unidad |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | 3 a 10 días laborales |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 unidades por mes |
| UPC: | CPU i3-i5-i7 de Intel 6to y 7mo | RAM: | 4 * enchufe de ram DDR4 de hasta 64 GB |
|---|---|---|---|
| ethernet: | LAN 3*Gigabit | Monitor: | Exhibición del DP/de DVI/de VGA/HDMI de la ayuda |
| COM: | 6*RS232/RS422/485 | Tamaño: | 305x244mm |
| Energía: | Fuente de alimentación ATX | ||
| Resaltar: | Placa base de PC industrial H170,placa base de PC industrial Ddr4 |
||

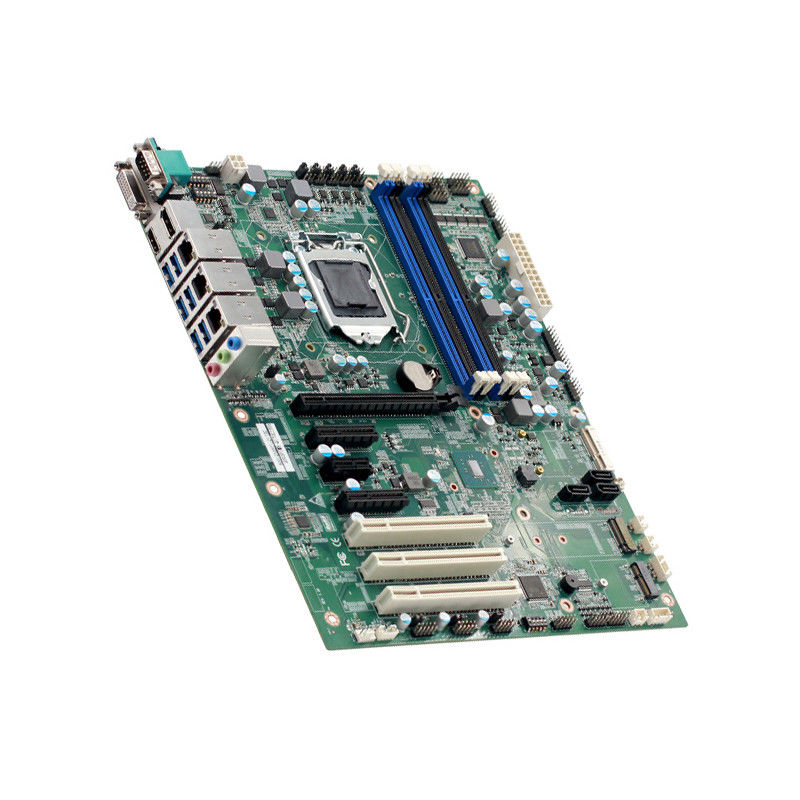

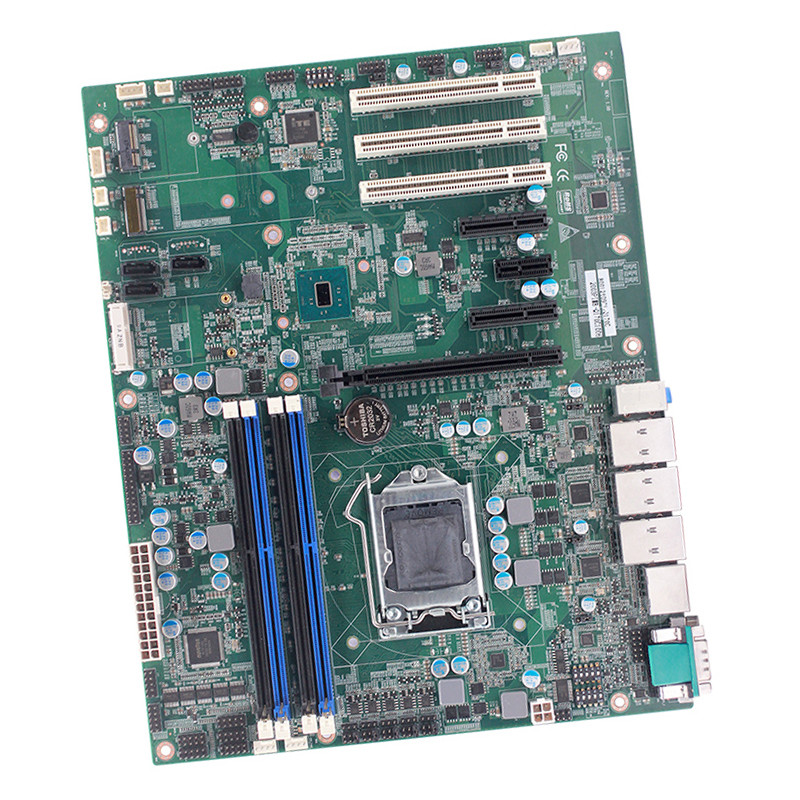

Conjuntos de chips in-tel LGA1151 H170/Q170 6pcie placa base ddr4 placa base industrial 6com 3lan 1 * PCIE_X16, 2 * PCIE_X4
Características clave
Soporte LGA1151 socket Intel 6th y 7th i3-i5-i7 CPU
Conjunto de chips Q170
Admite 4 enchufes de ram DDR4 de hasta 64 GB
Gráficos Intel® HD integrados
Admite pantalla DP/DVI/VGA/HDMI
6*RS232/RS422/485
3 * LAN Gigabit
6 * USB2.0
6 * USB3.0
4 puertos SATA III estándar.
2*M.2 Scocket
1 * PCIE_X16
2*PCIE_X4
1 * PCIE_X1
3 * ranuras PCI
Mini itx 305x244 mm
Fuente de alimentación ATX
Especificaciones
| sistema de procesador | UPC | Compatible con procesadores Intel de 6.ª generación, 7.ª generación Core, Pentium, serie Celeron |
| paquete de CPU | LGA1151 | |
| conjunto de chips | Q170 | |
| BIOS | BIOS EFI | |
| RAM | Arquitectura Tecnológica | Doble canal DDR4 2133 / 2400MHz |
| Ranura | 4 ranuras de memoria DDR4, soporte máximo 64G | |
| video | Controlador de gráficos | Intel HD Graphics 630 (el modelo de tarjeta gráfica está relacionado con la CPU) |
| vga | 2 * 6, encabezado de pin de 2,54 mm, soporte de resolución máxima 2048 * 1536 @ 50Hz | |
| HDMI | Soporte de resolución máxima (HDMI1.4) 4096 * 2304 @ 24Hz | |
| DP | Soporte de resolución máxima 4096 * 2304 @ 60Hz | |
| DVI | La resolución máxima admite 1920 * 1200 @ 60Hz | |
| Tres pantallas | Admite visualización síncrona o asíncrona de tres pantallas | |
| Placa posterior de E/S | Puerto |
1 * PD 1 * HDMI 1 * HDMI 3 * LAN 6 * USB3.0 1 * SALIDA DE MICRÓFONO / SALIDA DE LÍNEA / ENTRADA DE LÍNEA |
| La Internet | Controlador |
2 * LAN Gigabit Intel I211AT 1 * LAN Gigabit Intel I219-LM |
| Audio | Controlador | Decodificación de audio Realtek HD ALC269Q-VB (LINE-OUT + MIC_IN + LINE-IN + SPKOUT) |
| Súper E/S | Controlador | NCT6106D |
| Monitoreo de hardware | Temporizador de vigilancia | 0-255 segundos, proporciona rutina de vigilancia |
| Interfaz de entrada/salida | USB |
6 * USB3.0 compatible con USB2.0 / 1.1 6 * USB2.0, soporte máximo + 5V / 1.5A |
| Puerto serial |
6 * COM COM1 se puede seleccionar como RS232 / RS485 / RS422 (interfaz DB9) a través del interruptor DIP y la configuración del BIOS COM2, 3, 4, 5, 6 se pueden seleccionar como RS232 o RS485 (cabezal de clavija) a través de la tapa del puente y BIOS |
|
| Puerto de impresión | 1 * LPT | |
| PD/2 | 1 * PS/interfaz de 2 pines | |
| GPIO | 2 * 8 bits, proporciona rutinas, define libremente entrada/salida, nivel de 5 V @ 24 mA | |
| Autobús de expansión | Mini-PCle | 1 ranura Mini-PCIe, compatible con dispositivo PCIe |
| PCIE |
1 ranura PCIEx16 2 ranuras PCIEx4 1 ranura PCIEx1 |
|
| PCI | 3 ranuras PCI | |
| almacenamiento | M.2 | 1 tecla M: interfaz de bus SATA 2242/2260/2280, 1 tecla E: interfaz 2230 (WIFI) |
| sata | 4 interfaces SATAIII estándar, tasa de transferencia máxima de 6 Gb/s | |
| fuente de alimentación | Tipo de energía | Fuente de alimentación ATX |
| ambiente de trabajo | Temperatura de funcionamiento | -20 ℃ ~ + 60 ℃ |
| temperatura de almacenamiento | -40 ℃ ~ + 85 ℃ | |
| Humedad de trabajo | 0% ~ 90% de humedad relativa, sin condensación | |
| Humedad de almacenamiento | 0% ~ 90% de humedad relativa, sin condensación | |
| sistema | Windows 7 Windows 10 Linux | |
| dimensión física | Talla | 305x244mm |
| peso | 0,5 kg |
